DC LOGER SKOP

 Ahoj jedná se o hravý nástroj

někdo tomu říká hračka ale je to velmi zdatný nástroj…

úryvek z PDF jež naleznete po stažení celého

souboru vhodného pro realizaci včetně dvou souborů

v bin formě pro funkci pomalejší sledování vhodné

od 0Hz až 5kHZ A RYCHLOU VERZI PRO ZÁZNAMY DC

NA ÚROVNI MAX3.3V A STEJNÝ ROZSAH PRO 0Hz-200kHz

Balík až si stáhnete obsahuje celkovou dokumentaci .

Včetně videa .

SW byl navržen robustní proto je stažitelný v bin formě

/982Kb a 940Kb cca/

Pro toho kdo chce abych mu program nahrál do dodaného

= poštou poslaného ESP32-TT-GO je možné se domluvit po emailu

elnovy@email.cz …..jmenuji se Jaroslav a těším se na vaši

komunikaci.

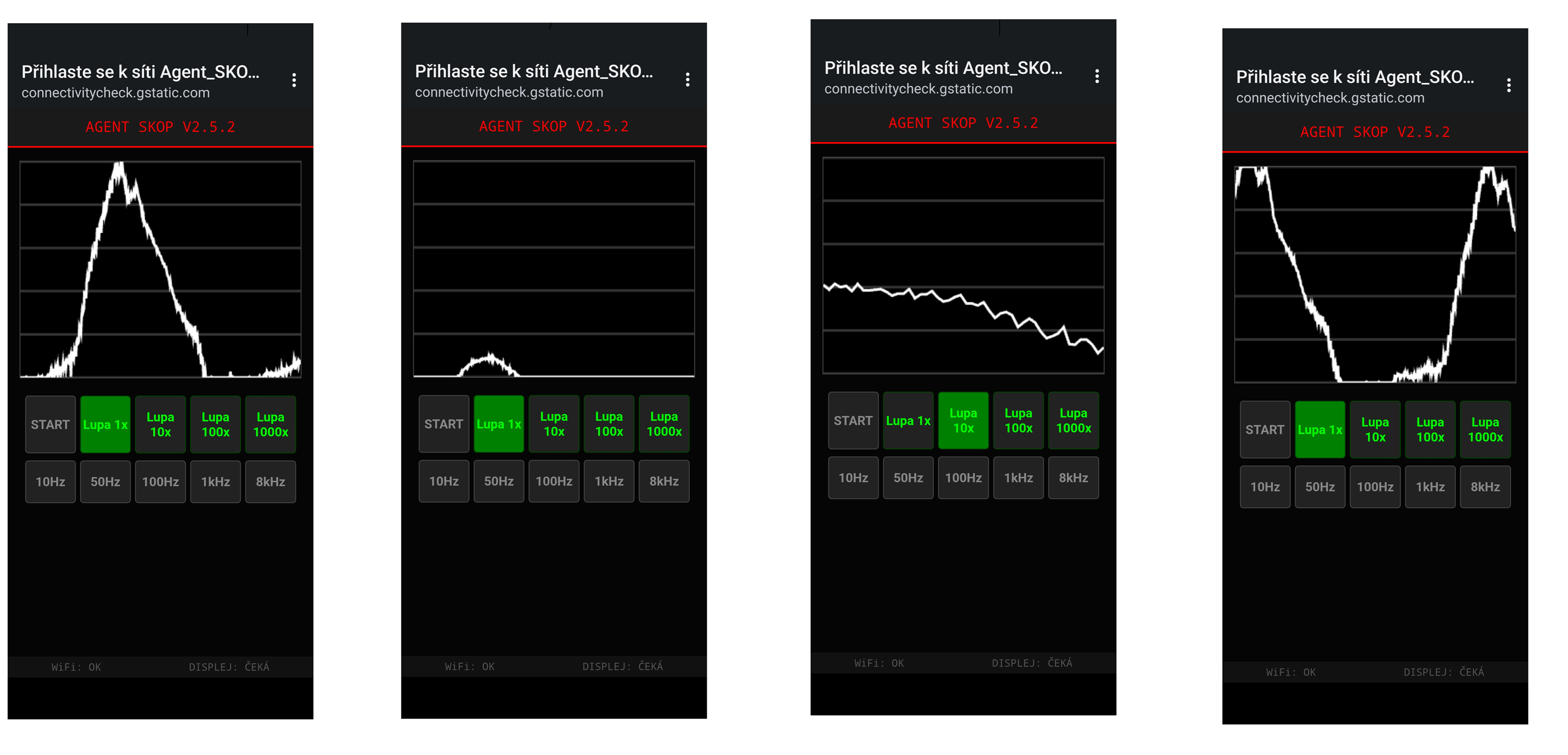

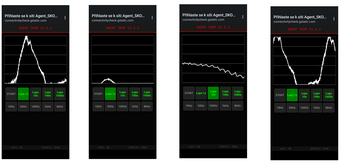

Zařízení funguje ihned po napojení napájení v mobilu se hlásí

jako agent skop ...bez hesla

proto je tento stroj tou nejmodernější hračkou

a nástrojem pro toho který chce vidět emg děje všude kolem

pod kapotou i ve sklepě pracuje s místní = externí sítí kterou si sám

vytvoří proto WIFI a mobilní data se vypínají !!!

Zde je první publikace …..publikace v časopisech je v nedohlednu neboť jsou

přeplněny čtivými a z mého pohledu realizacemi tak deset let před narozením tohoto

skopu .

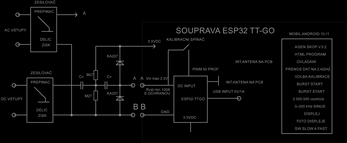

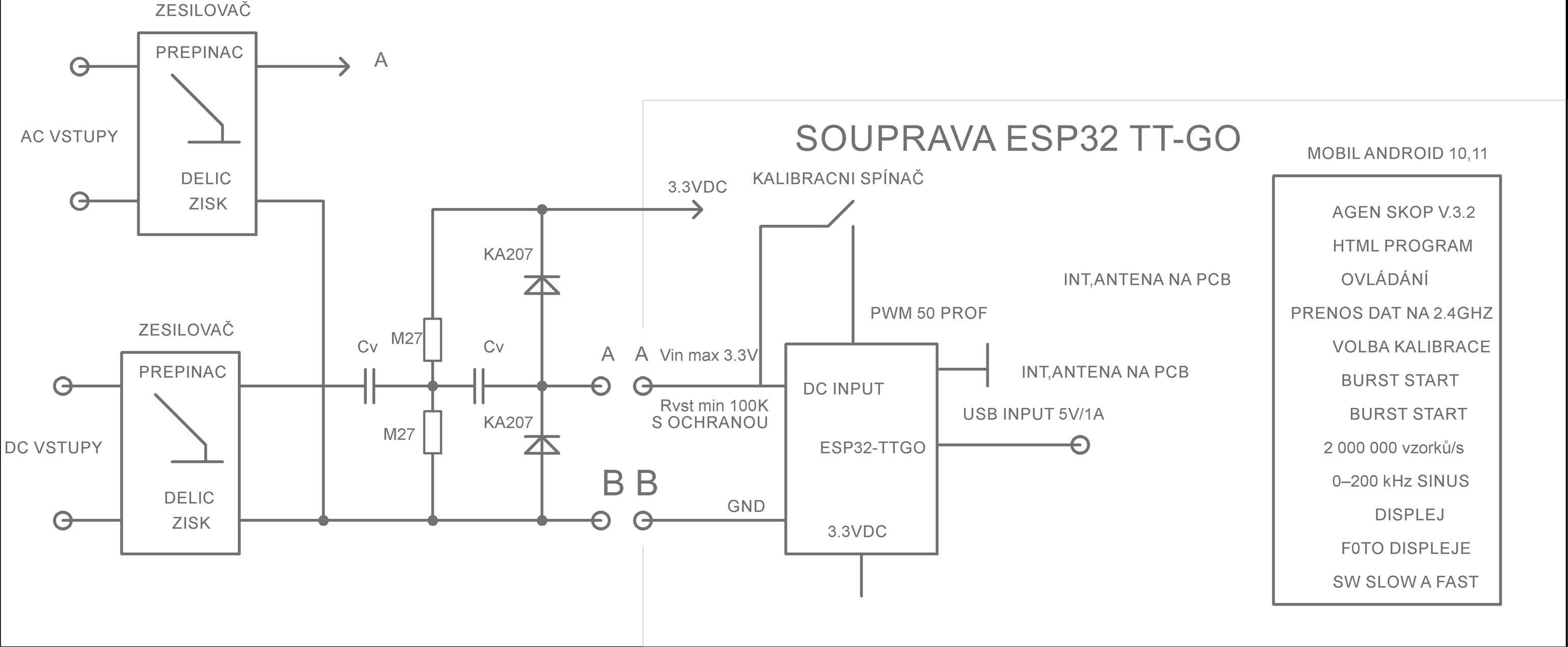

POUŽITÝ MATERIÁL

TT GO Procesor ESP32 TT GO displej TFT +SW AGENT SKOP

R1 Rezistor 2K2 0.4 W

V1 Zenerova dioda BZX55C3V3

P1 Přepínač 2 polohy

Power banka USB 5V /5000mAh

Mobil Motorola ...os Android 11

Lze použít jakýkoliv jiný smartphone s Android/iOS a libovolný USB zdroj

BEZPEČNOSTNÍ ŠTÍTEK

VAROVÁNÍ – MAXIMÁLNÍ VSTUPNÍ NAPĚTÍ

Tento přístroj Agent SKOP je v základní konfiguraci určen pro měření signálů v rozsahu 0 až +3,3 V DC.

🚫 NIKDY nepřipojujte přímo k síťovému napětí 230 V! 🚫 NEPŘEKRAČUJTE napětí 3,3 V na vstupním pinu bez odpovídajícího děliče.

PŘEDNOST ZAŘÍZENÍ: Díky bezdrátovému přenosu dat jste vy i váš smartphone chráněni totální galvanickou izolací (vzduchová mezera). Případné přepětí poškodí pouze levný modul ESP32, nikoliv vaše drahé zobrazovací zařízení nebo zdraví.

ZÁVĚR

Agent SKOP – Robust Edition představuje velmi spolehlivou edici zaměřenou na okamžitý provoz. Ihned po připojení napájení začne Agent vysílat do prostoru. Kdo se k němu přihlásí, získá spojení bez nutnosti cokoliv složitě nastavovat.

VIDEO ADRESA https://youtu.be/jyOT2Xzjbis

Ve videoukázce bude vidět logo vlka, které používám jako svůj autorský podpis (Bastl Labs). V distribuční verzi .bin je však toto logo vynecháno. Rozhodl jsem se tak záměrně, aby byl software co nejštíhlejší, nejrychlejší a plně se soustředil na precizní vykreslování měřených hodnot bez zbytečné zátěže procesoru.

inovace sw pro další a jiné použití je možná .....například hlasové

komentáře ...spektrální analýza ,,,,, přenos dat do PC přes USB je z tohoto

prej hračky je  snadná .....základní verze je zde .....
